Servo-Rechenschieber

hallo carsten, hoffe alles gut bei dir! hier hat es zu regnen begonnen, erstmal wieder zeit für die werkstatt. ich habe einen servoweg-„rechenschieber“ gebastelt, um die graupner einstellungen in den futaba sender übernehmen zu können. die mitte muss korrigiert werden, die 100% ausschläge unterscheiden sich gar nicht so sehr.

p.s. ich war neulich noch einmal bei modellbau koch in augsburg, die auswahl an zubehör ist wirklich gigantisch!

Familienaufstellung

hallo carsten, dieses kleine gruppenfoto habe ich heute morgen gemacht, weil ich gerade alle servos in der werkstatt habe: HS-35 bzw. 5035, HS-40, HS-45 und HS- 55, das letzte hier nicht in blau-transparent sondern in klassischem schwarz. zum einsatz kommen sie in libelle (35), alula (40), ahi (45) und blizzard (55) 😃

Mantis-Maintenance

hallo carsten, zum weiterbauen am aloisius reicht meine zeit und energie heute nicht, aber etwas maintenance ist immer drin: ich tausche die letzten verbliebenen savöx SH-0265 (die kein guter kauf waren) gegen ein paar digital-servos von staufenbiel, die haben zwar üppiges getriebespiel aber passen von den abmessungen, und das spiel ist für den mantis unkritisch. ich hatte die servos mal zum testen in berlin gekauft und seitdem keine verwendung gefunden 😃

habe die kleinen sperrholz-klötzchen minimal angepasst, die servos angeschliffen und sie kurzerhand mit silikon verklebt!

immer das gleiche 😄

Servobrett-Evolution II

hallo carsten,

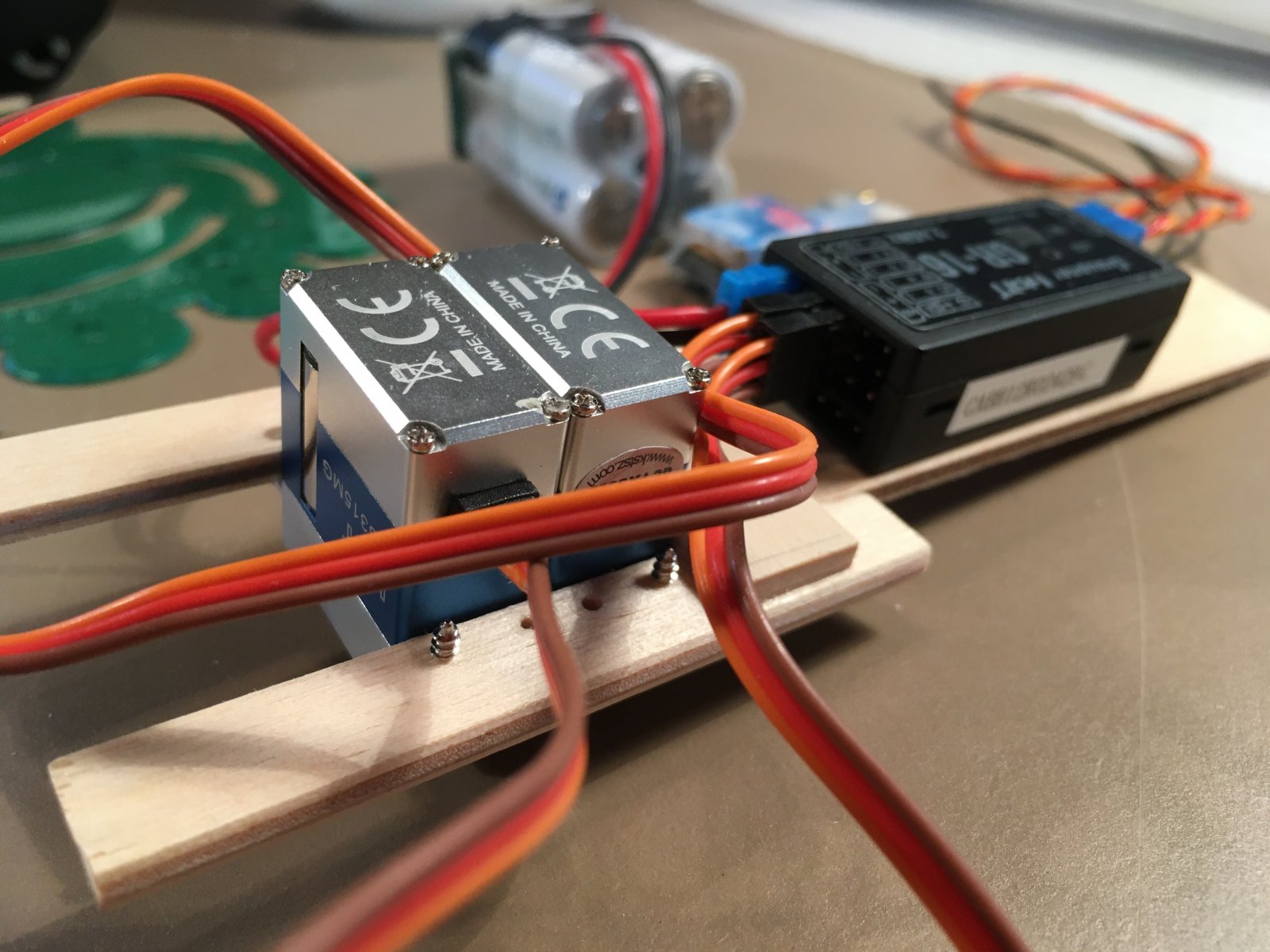

ich hatte einen  gemütlichen bastelnachmittag und bin mit meinen kleinen fortschritten zufrieden. die akku- und servobrettchen sind aus 3 mm sperrholz, für den test habe ich leichtes 3-lagiges verwendet, final wird das stabiles 6-lagiges.

ich wollte die leisten links und rechts mit einem querteil verbinden und das klassisch aussägen, dann hat mich deine nachricht auf eine idee gebracht: ich klebe jetzt ein kleines brettchen zwischen die leisten, die auflage für empfänger und vario/GPS wird dann einfach mit einer M3-schraube darauf fixiert. so ist alles schnell und sauber an der kreissäge ausgeschnitten und muss nur noch abgelängt und verklebt werden!

der empfänger sitzt unter der auflage (die auch gleich die antennen fixiert), vario/GPS darüber. das habe ich mir alles viel komplizierter vorgestellt 😃


Super Konstruktion! Das kannst Du Dir patentieren lassen!  Leicht, stabil und sieht auch noch sauber aus! Ich hatte in (falscher) Erinnerung, dass die Servos beim Aiolos in die Rumpfröhre geschoben und dann von unten/außen mit einer Senkkopfschraube via Einschlagmutter o. ä. festgeschraubt werden müssen …

Umso besser, wenn es auch anders geht.

Auch ich habe fast den ganzen Tag gemütlich vor mich hin gebastelt, im wesentlichen aber nur das alte Servobrettchen durch das Neue ersetzt. Ein bisschen gelötet habe ich auch: die MPX-Stecker für den Flächenübergang am Rumpf erstellt. Wollte dazu erst Deine Platinen verwenden, war dann aber doch nicht nötig, weil ich die MPX-Stecker nicht in den Rumpf versenke, also nicht flächenbündig mit der dortigen Wurzelrippenanformung abschließen lasse, sondern die MPX-Stecker sozusagen aufgesetzt werden, also aus der Anformung herausstehen. Dadurch ist genug Platz für konventionelles Anlöten an die Goldkontakte.

LG C.

Servobrett-Evolution I

Servobrett für Tomcat-Segler

Holzschraube vor dem Eindrehen mit Holzleim benetzen

RCRCM Tomcat Rumpf Ausbau KST Servos

Zweiter Versuch: neues Servobrett mit seitlich versetzten Servos gebastelt, um Raum für Gabelköpfe zu schaffen


sieht gut aus – das geht noch deutlich enger zu als im aiolos!

Feierabend mit Stufenpyramide

so, feierabend: habe nach den schleifarbeiten am rumpf ein schmales akkubrett in form einer stufenpyramide gesägt, um etwas höhe zu sparen, und mit weissleim einen kleinen halbspant als vorderen anschlag für den akku angesetzt – wird dann zusammen mit endfest eingeharzt!


Hi Mike,

Dein Aiolos macht ja richtig Fortschritte; gute Idee, das pyramidenförmige Stufenbrett. Vermutlich nicht nur Sperrholz, sondern auch Balsa dabei?

Die Servos willst Du offenbar mit zwei seitlichen Leisten quer zur Flugrichtung montieren: spart Platz, und warum nicht, wenn die Rumpfbreite das hergibt. Was für ein Holz hast Du für die Leisten genommen, Kiefer evtl. zu weich, oder?

Euch noch ein schönes Rest-WE,

Euer C.

Carbonara e una … Tomcat

Valenta Mini Carbonara V-Leitwerksanlenkung

Valenta Mini Carbonara Servos

V-Leitwerksanlenkung E-Mini Carbonara rot

RCRCM Tomcat Servobrett

RCRCM Tomcat Servobrett und Akku

Serobrett und Akku für Tomcat als reinen Segler

Viel Luft, wenig Luft

hallo carsten, wir haben heute einen spaziergang im moos gemacht, bei 14° und schönem west waren zahlreiche greifvögel in der luft, sowohl im hangwind als auch in der thermik! ich habe ihnen sehnsuchtsvolle blicke zugeworfen, nächste woche soll es erst mal wieder kalt werden.

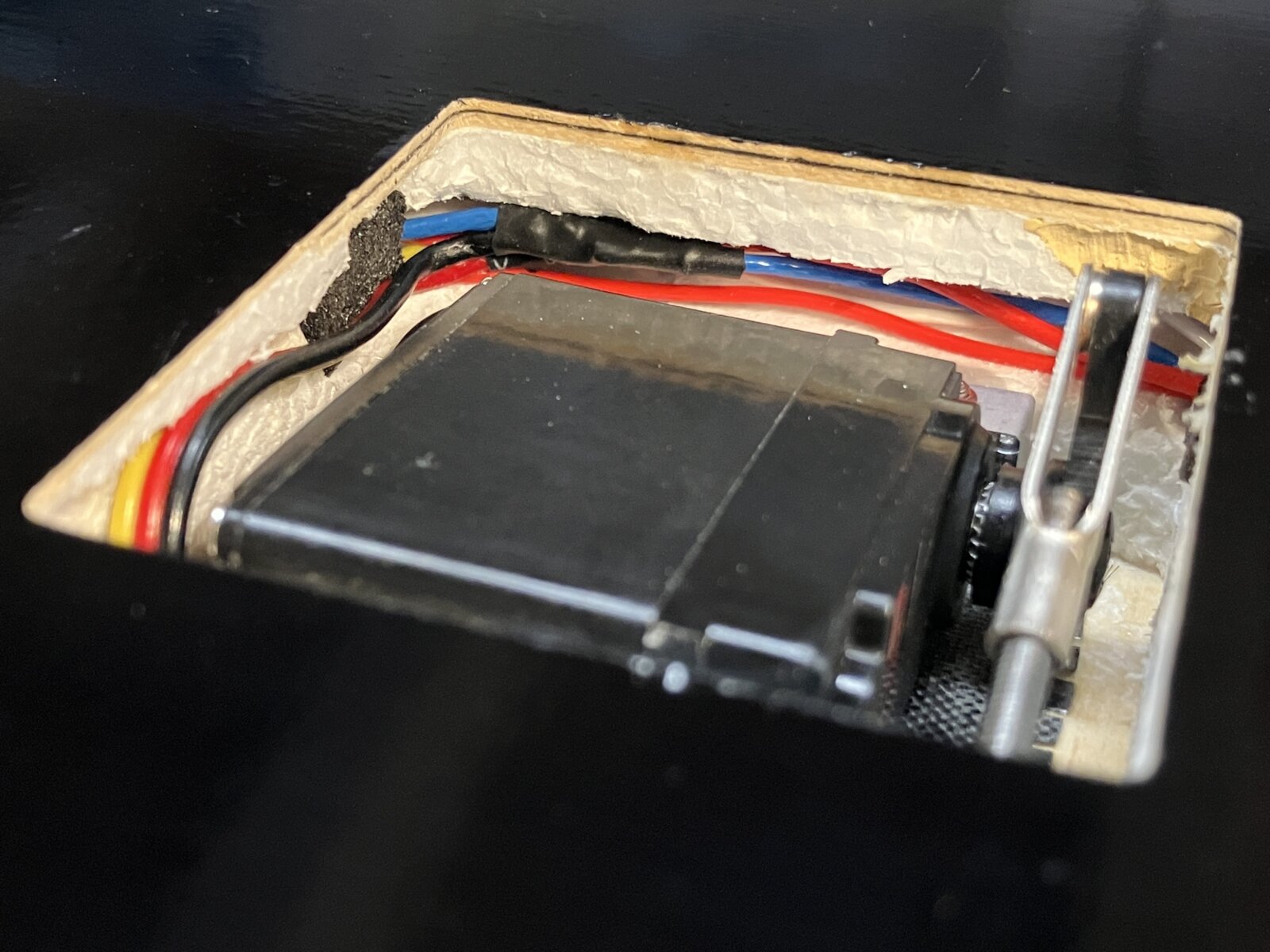

anbei noch die bilder von meinem testeinbau der leitwerksservos und -anlenkung im aiolos, das passt alles wie schon berichtet ohne viel luft, ist aber auch nicht übertrieben anspruchsvoll. die schubstangen fange ich etwa in der mitte des leitwerksträgers mit einem kleinen spant ab, den ich quick and dirty ausgesägt und mit einer schubstange im rumpft positioniert habe. zum einbringen des harzes habe ich eine kleine balsa-„walze“ gebastelt.

Staufenbiel Aiolos Rumpf Servos

Staufenbiel Aiolos Rumpf Servos

Staufenbiel Aiolos V-Leitwerk Anlenkung

ich verwende im moment übrigens fast ausschliesslich das bei harry in gersfeld gekaufte R&G 10-min-epoxy, bislang mit guten resultaten. im mai brauche ich bestimmt nachschub!

euch ein erholsames wochenende und bis bald,

michael :-)

Bleistifte und Besenstiele

hallo carsten,

auf diese genialen, von norbert bei RCN angebotenen 90°-platinen hat mich hangflugfreund peter aufmerksam gemacht, nachdem er von meinem aiolos-kauf erfahren hatte. wegen der enge des rumpfes bleibt kaum platz für stecker und  kabelverbindungen, soweit ich mich erinnere hat ralph müller damals in der modell geflucht. könnte für deinen tomcat-segler interessant sein, eine kleine lieferung ist unterwegs!

mir ist nichts vergleichbares bekannt, es gibt 90°-platinen von hacker, aber die sind weniger intelligent konstruiert und erfordern die kabel oben und unten anzulöten, in der praxis kaum machbar. eigentlich müsste die ganze F3x szene die dinger fliegen!

Link zu RC-Network (erfordert Anmeldung)

liebe grüße, michael

Passungen am Leitwerk

hallo carsten, ich habe gestern und heute nachmittag noch ein wenig weiter am aiolos gebastelt, die passungen am leitwerk würden so langsam jedem aer-o-tec-modell zur ehre gereichen 😄

KST X10 Servos

ausserdem die servos testweise laufen lassen und selektiert, zwei klingen wie betonmischmaschinen und werden für die WK abgestellt, wo sie nicht soviel zu tun haben 💤

keine probleme macht die anlenkung der kleinen „giga-flaps“, das ist in der bauanleitung gut beschrieben, habe ich mir schlimmer vorgestellt. auch die dichtlippen lassen sich gut anpassen, das ist alles sehr ordentlich gemacht.

euch eine gute woche und lg, michael :-)
